Cảm biến nhiệt độ loại K
Cảm biến nhiệt độ loại K là gì? Đầu dò nhiệt độ K là gì?
Cảm biến nhiệt độ loại K là một trong số các loại cảm biến nhiệt thermocouple. Can nhiệt loại K được cấu tạo từ hai kim loại khác nhau là : Crom (Cr) và nhôm (Al). Hai kim loại này được hàn dính với nhau một đầu. Hai đầu còn lại sẽ được kết nối với bộ hiển thị nhiệt độ hoặc bộ chuyển đổi tín hiệu đưa về PLC điều khiển,…
Nguyên lý hoạt động đầu dò nhiệt độ K thế nào ?
Nguyên lý hoạt động dựa trên hiện tượng hiệu ứng nhiệt. Tín hiệu ngõ ra của can nhiệt loại K là tín hiệu milivôn (mV). Trên 2 đầu dây của cảm biến nhiệt loại K sẽ có 2 màu khác nhau. Thường dùng nhất là mầu trắng và đỏ. Ký hiệu dấu trừ (-) hoặc cộng (+)

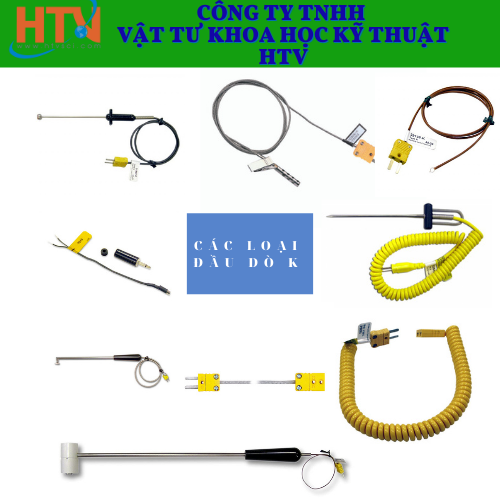

Các loại dây cảm biến nhiệt độ K :
Cảm biến nhiệt độ loại dây được sử dụng nhiều nhất là loại có ren và không có ren. Chúng ta cùng tham khảo một số mẫu can nhiệt loại K này nhé. Tùy vào ứng dụng, cách lắp đặt mà chọn sản phẩm phù hợp.
Các loại đầu dò loại K không có ren :

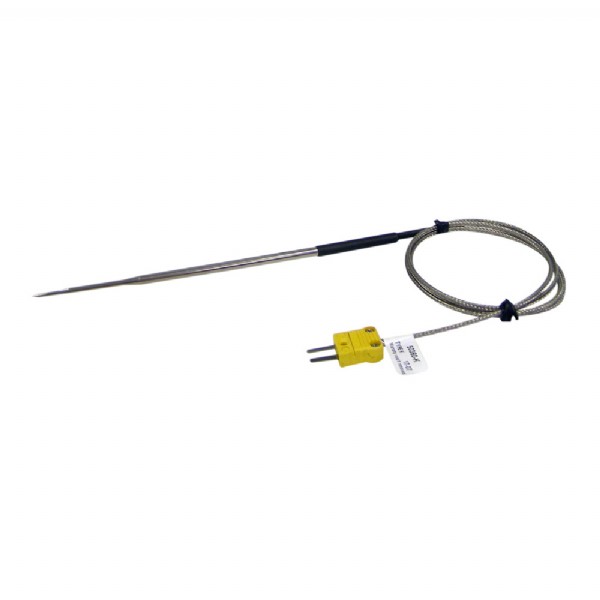

Can nhiệt K loại TPI
Đặc điểm can nhiệt K loại TPI : Cấu tạo đầu dò dạng mũi nhọn, có đường kình rất nhỏ từ một đến sáu milimet mà thôi. Độ dài cảm biến tùy chọn.
Chi tiết thông số kỹ thuật :
- Đường kính cảm biến : 1mm, 1.5mm, 2mm, 3mm, 4mm, 4,5mm, 6mm
- Chiều dài cảm biến : 100mm, 150mm, 200mm
- Nhiệt độ làm việc : -40…+200ºC
- Độ dài cáp tùy chọn.

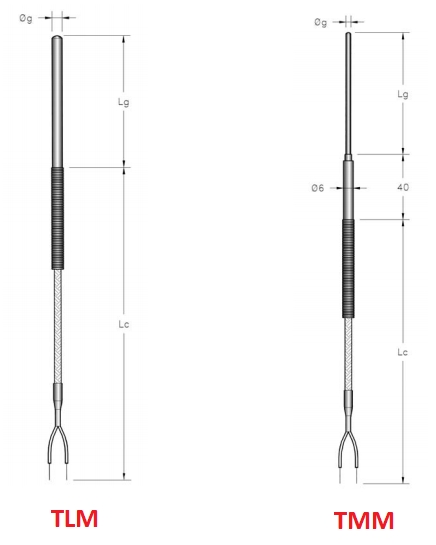

Cảm biến nhiệt độ K loại TLM và TMM
Cảm biến nhiệt độ K dây loại TLM và TMM có đặc điểm chung là không có ren. Chung dùng đo nhiệt độ cho các khu vực cần đo nhiệt độ không có rung động; tháo lắp cảm biến đơn giản và dễ dàng,…
Thông số kỹ thuật chung như sau :
- Đường kính cảm biến TLM cơ bản : 4mm, 6mm, 8mm,…hoặc tùy chọn đặt hàng nhé.
- Đường kính cảm biến nhiệt K loại TMM : Đường kính tiêu chuẩn bên trên 6mm. Đường kính đầu nhỏ : 0.5mm, 1mm, 1.5mm, 2mm, 3mm, 4.5mm, 6mm. Không có tùy chọn đặt loại đặt biệt theo yêu cầu
- Chiều dài chung của 2 cảm biến : 50mm, 100mm, 150mm, 200mm hoặc đặt hàng chiều dài theo yêu cầu.
- Nhiệt độ làm việc : -40…+400ºC
Đầu dò nhiệt độ K loại có ren :

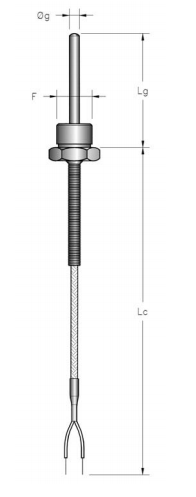

Can nhiệt K loại TLR :
Cảm biến nhiệt độ loại dây có ren kết nối thường dùng cho các máy móc có độ rung cao, hoặc đo nhiệt độ của nước, có áp suất,…
Thông số kỹ thuật :
- Đường kính : 4mm, 6mm, 8mm, hoặc tùy chọn đặt hàng theo yêu cầu.
- Chiều dài cảm biến : 30mm, 50mm, 100mm, 200mm,…Hoặc đặt hàng theo yêu cầu chiều dài riêng.
- Kết nối ren tiêu chuẩn : G1/4″, G1/2″, G1/8″, G3/8″
- Nhiệt độ làm việc : -40…400ºC

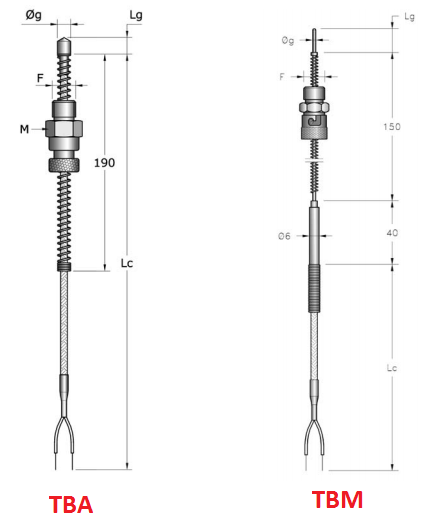

Can nhiệt K dây loại có lò xo có 2 loại : TBA và TBM
Các loại đầu dò nhiệt độ có ren dạng lò xo thường được dùng cho nhiều ứng dụng lắp đặt cảm biến có sự dao động mạnh, không có áp suất, khoảng cách đầu dò thường nằm ngoài tiêu chuẩn các loại khác. Lò xo đóng vai trò là ren di chuyển của vòng ren luôn nha các bạn. Khoảng cách Lc là khoảng di chuyển của đầu ren lắp chặt.
Thông số kỹ thuật cơ bản :
- Đường kính đầu dò nhiệt TBA : theo tiêu chuẩn hãng : 5mm, 6mm, 8mm
- Đường kính đầu dò nhiệt TBM : theo tiêu chuẩn : 1.5mm, 2mm, 3mm
- Chiều dài (Lg) (TBA): 10mm, 15mm, 20mm, 30mm
- Nhiệt độ làm việc : -40…+400ºC
Đầu dò nhiệt độ K loại đầu cos
Cảm biến nhiệt độ loại K có cấu tạo giống như đầu bấm cos dây điện. Đây là loại cảm biến chuyên dùng để đo nhiệt độ dạng tiếp xúc bên ngoài. Như đo nhiệt độ của vỏ động cơ, nhiệt độ bên ngoài của đường ống…
Thông số kỹ thuật cơ bản :
- Đường kính ngoài : 12mm
- Đường kính trong : M4, M5, M6
- Nhiệt độ làm việc : -50…+400ºC

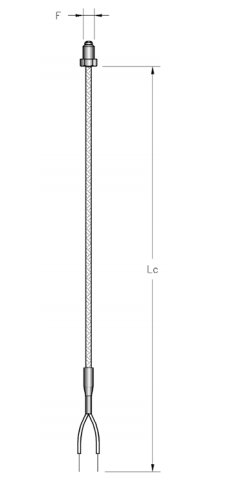

Can nhiệt K loại đầu ren
Can nhiệt K loại đầu ren có chức năng tương tự loại đầu dò nhiệt đầu cos. Nhưng do có cấu tạo là ren trực tiếp nối với đầu dò cảm biến. Ứng dụng đo nhiệt độ bên ngoài của máy móc,…
Thông số kỹ thuật tiêu chuẩn :
- Ren kết nối có 2 loại hệ mét là : M6 và M8
- Nhiệt độ làm việc : 0-400ºC
Mua dây cảm biến nhiệt độ loại K ở đâu ?
Quý khách có nhu cầu tư vấn về thiết bị cảm biến nhiệt độ các loại như : K, S, R,…Chúng tôi là đại diện hãng Cooper Atkins chuyên cung cấp các loại đầu dò nhiệt. Từ đơn giản đến phức tạp. Hãy liên hệ ngay với chúng tôi, nếu có nhu cầu tìm hiểu sản phẩm.
